کابل دراپ دو کر دو مهار خارج ساختمان FTTH Drop Cable 2 Core Outdoor
جهت اتصال کاربران از FAT (Fiber Acsess Terminal) تا منازل کاربرد دارند. نوع تار کابل های دراپ (Drop Cable FTTH) عمدتا از نوع سینگل مد و G657 میباشد . شعاع خمش مناسب تار های سینگل مد G657 آنها را بهترین گزینه جهت استفاده در این نوع کابل کرده است .
با توسعه روز افزون FTTH در ایران استفاده از کابل های دراپ هر روز بیشتر از دیروز افزایش میباشد و پروسه جایگزین کردن کابل های دراپ با کابل های مسی جهت افزایش پهنایی باند کاربران و استفاده از سیستم ها و ابزارهای نوین مخابراتی سرعت بیشتری گرفته است.
کابل Access برای اتصال outdoor به indoor

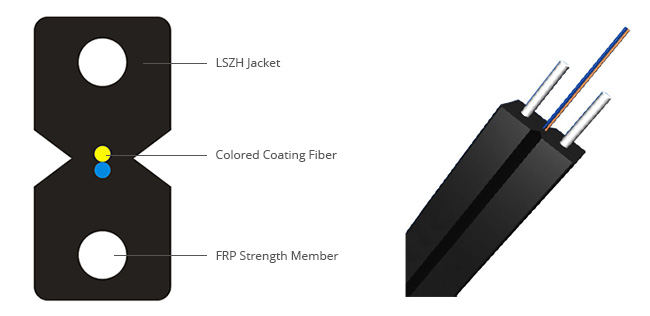

ساختار اصلی کابل های دراپ دو کر دو مهار خارج ساختمان FTTH Drop Cable 2 Core Outdoor
ساختار اصلی کابل های دراپ دو کر بصورت شکل های پیوست میباشد . در این حالت دو رشته مقاوم در کابل جهت محافظت از تار تعبیه شده است و یک حلقه فولادی و یا FRP جهت خود نگهدارنده بودن کابل جهت اتصالات در کابل در نظر گرفته شده است
انواع کابل دراپ
بصورت کلی کابل های دراپ به دو دسته indoor و outdoor تقسیم بندی میشوند
انواع کابل دراپ خارج ساختمان (آتدور ouutdoor)
در سه نوع هوایی ، کانالی، و دفنی در بازار وجود دارند و در دسته بندی های زیر قرار میگیرند
Flat Drop Cable کابل های دراپ فلت
در بالا و پایین این نوع کابل ها دو سیم فلزی جهت استحکام بخشیدن به کابل استفاده میشود ظاهر مسطح پوشش پلی اتیلنی از ویژگیهای این نوع کابل ها میباشد و در انواع یک تا دوازده کر تولید میشوند.
کابل های دراپ با سطح مقطع دایره
معمولا یک تار فیبر نوری با شعاع خمش مناسب که توسط یک واسط جهت استحکام بخشیدن به کابل و پوشش محافظ خارجی پوشش داده شده اند . این دو تحمل فشار را برای این نوع کابل ها سهل تر میکند
کابل دراپ خود ایستا و خود کششی OSSDC
Optical Self support Drop Cable
این نمونه کابل دارای یک سیم فولادی میباشند که بیشتر جهت نصب هوایی کاربرد دارند و به دلیل وجود این سیم فولادی داراتی انعطاف پذیری کمتری نسبت به سایر کابل ها میباشند
مشخصات کابل های دراپ
امکان نصب مستقیم فست کانکتور و دارای مقاوت کششی
با روکش LSZH غیر سمی و گاز خطرناک
ضد شعله
راحتی نصب در حین نصب و تعمیرات
دارای شعاع خمش مناسب با استفاده از تار G657
روکش (PVC,LSZH)
وزن سبک با نیروی کششی بالا
نصب و نگهداری آسان
اجزا مقاومتی کششی و نگهدارنده (فولاد/FRP)
نگهدارنده مقاوم فولادی
روکش خارجی
استاندار های کابل دراپ
IEC Standard | Determination |
General Description |
IEC 60754-1 | Halogen Acid Content (Acid Gas emissions) | Test on gases evolved during combustion of materials from cables |
IEC 60754-2 | Acidity (pH measurement) and conductivity | |
IEC 61034-1 | Low Smoke (Gas emissions) | Measurement of smoke density of cables burning under defined conditions |
IEC 61034-2 | Low Smoke (Gas emissions) | |
IEC 60332-1-1 | Inflammability | Tests on electric and optical fiber cables under fire conditions |
IEC 60332-1-2 | Vertical Flame | |
IEC 60332-1-3 | Vertical Flame, flaming droplets/particles | |
IEC 60332-3 | Fire performance | |
IEC 60332-3-22 Cat. A | Vertical Flame | |
IEC 60332-3-24 Cat. C | Vertical Flame | |
IEC 60332-3-25 Cat. D | Vertical Flame | |
IEC 60793-1-1 | Measurement methods and test procedures | Optical Fibers, Generic specification |
IEC 60793-1-4 | Measuring methods for transmission and optical characteristics. Optical Fibers. | |
Telcordia GR-20 | Generic Requirements for Optical Fiber and Cable | |
IEC 60794-1-2 | Optical fiber cables – Part 1-2 – Basic optical cable test procedures | |
Telcordia GR-409 | CORE ISSUE 2 Generic Requirements For Indoor Fiber Optic Cable | |
ITU-T G652.D.B2 | Please comment trade mark and model of the fiber, and specifications | |
ITU-T G657.A2 | Please comment trade mark and model of the fiber, and specifications |
