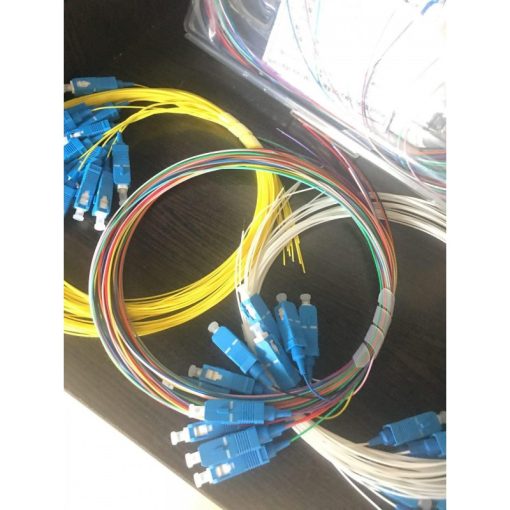

پیگتیل فیبر نوری 12 رنگ SC 0.9mm

معرفی و بررسی تخصصی پیگتیل فیبر نوری 12 رنگ SC

ست پیگتیل فیبر نوری 12 رنگ SC یک راه حل هوشمندانه و کارآمد برای حل یکی از بزرگترین چالش‌های تکنسین‌های فیبر نوری است: مدیریت و شناسایی تارهای فیبر در اتصالات پرتراکم. این مجموعه شامل دوازده رشته پیگتیل با قطر بافر 0.9mm است که هر کدام دارای یک رنگ منحصربه‌فرد بر اساس استاندارد جهانی کد رنگ فیبر نوری (TIA-598-C) می‌باشند. این ویژگی ساده اما حیاتی، فرآیند نصب، سربندی (فیوژن) و عیب‌یابی در پچ پنل‌ها، باکس‌های FAT و مفصل‌های فیبر نوری را به شدت تسریع کرده و احتمال خطای انسانی را به حداقل می‌رساند.

هر رشته در این ست، در یک انتها به یک کانکتور باکیفیت SC (Subscriber Connector) مجهز شده و انتهای دیگر آن برای عملیات فیوژن آماده است. با استفاده از این مجموعه، دیگر نیازی به برچسب‌گذاری یا ردیابی تارهای تک‌رنگ و مشابه نیست و هر اتصال به راحتی قابل شناسایی است.

چرا استفاده از ست پیگتیل 12 رنگ ضروری است؟

در هنگام کار با کابل‌های فیبر نوری چند هسته‌ای (Multi-Core)، تکنسین با تعداد زیادی تار فیبر مشابه روبرو می‌شود. استفاده از پیگتیل‌های تک‌رنگ در این شرایط، باعث سردرگمی، افزایش زمان نصب و بالا رفتن ریسک اتصال اشتباه می‌شود. ست پیگتیل 12 رنگ این مشکل را به طور کامل حل می‌کند:

• شناسایی فوری: هر تار به راحتی از طریق رنگ خود قابل تشخیص است.
• نصب سریع‌تر: فرآیند فیوژن و مرتب‌سازی در پچ پنل با سرعت بسیار بیشتری انجام می‌شود.
• کاهش خطا: احتمال اتصال متقاطع (Cross-Connection) و خطاهای ناشی از آن به شدت کاهش می‌یابد.
• نگهداری و عیب‌یابی آسان: ردیابی یک اتصال خاص در میان ده‌ها اتصال دیگر، به سادگی و با دنبال کردن رنگ مربوطه امکان‌پذیر است.

ویژگی‌های کلیدی و برجسته

• کد رنگ استاندارد: شامل ۱۲ رنگ مطابق با استاندارد TIA-598-C (آبی، نارنجی، سبز، قهوه‌ای، طوسی، سفید، قرمز، مشکی، زرد، بنفش، صورتی، فیروزه‌ای).
• کانکتور باکیفیت SC: ارائه شده در هر دو نوع پولیش UPC (آبی) و APC (سبز) برای پوشش نیازهای مختلف شبکه.
• بافر 0.9mm (Tight Buffer): قطر استاندارد 0.9 میلی‌متر که محافظت مناسبی از تار فیبر به عمل آورده و کار با آن را آسان می‌کند.
• روکش ایمن LSZH: دارای روکش Low Smoke Zero Halogen که در صورت بروز حریق، دود کم و بدون گازهای سمی تولید می‌کند و برای محیط‌های داخلی ایده‌آل است.
• فیبر سینگل مود Bend-Insensitive: معمولاً از فیبر استاندارد G.657.A1 استفاده می‌شود که در برابر خمش بسیار مقاوم است و برای نصب در فضاهای محدود پچ پنل‌ها مناسب است.
• کیفیت تضمین‌شده کارخانه: هر کانکتور در شرایط کنترل‌شده کارخانه تولید و تست می‌شود تا کمترین افت سیگنال را تضمین کند.

جدول مشخصات فنی

سوالات متداول (FAQ)

۱. مزیت اصلی ست پیگتیل 12 رنگ نسبت به پیگتیل‌های تکی چیست؟

مزیت اصلی، سازماندهی و مدیریت آسان است. با داشتن ۱۲ رنگ متمایز، شناسایی، اتصال و عیب‌یابی هر تار فیبر در کابل‌های چند هسته‌ای به سرعت و بدون خطا انجام می‌شود، در حالی که استفاده از پیگتیل‌های تک‌رنگ بسیار زمان‌بر و مستعد خطا است.

۲. کد رنگ استاندارد در این ست پیگتیل به چه ترتیب است؟

این ست از استاندارد صنعتی TIA-598-C پیروی می‌کند. ترتیب ۱۲ رنگ به این صورت است: ۱- آبی، ۲- نارنجی، ۳- سبز، ۴- قهوه‌ای، ۵- طوسی (خاکستری)، ۶- سفید، ۷- قرمز، ۸- مشکی، ۹- زرد، ۱۰- بنفش، ۱۱- صورتی، ۱۲- فیروزه‌ای (آکوا).

۳. آیا این ست پیگتیل با کانکتورهای دیگری مانند LC نیز موجود است؟

بله، ست‌های پیگتیل ۱۲ رنگ به طور گسترده با انواع کانکتورهای محبوب دیگر مانند LC, FC و ST نیز تولید می‌شوند تا با نیازهای مختلف تجهیزات و پچ پنل‌ها سازگار باشند.

۴. منظور از بافر 0.9mm چیست و چه کاربردی دارد؟

تار فیبر نوری به خودی خود بسیار نازک و شکننده است (۱۲۵ میکرومتر). بافر 0.9mm یک لایه محافظ پلاستیکی محکم است که اطراف تار فیبر را می‌پوشاند تا کار با آن (مانند استریپ کردن و فیوژن) آسان‌تر شده و از آن در برابر آسیب‌های فیزیکی محافظت کند.

۵. برای شبکه دیتا از پیگتیل SC/UPC استفاده کنم یا SC/APC؟

برای اکثر کاربردهای دیجیتال و شبکه دیتا، کانکتور SC/UPC (آبی) عملکرد عالی و هزینه کمتری دارد. کانکتور SC/APC (سبز) به دلیل بازگشت سیگنال بسیار کم، بیشتر برای کاربردهای حساس به بازتاب نور مانند سیگنال‌های ویدیویی آنالوگ (CATV) و شبکه‌های FTTx توصیه می‌شود.

۶. آیا فیبر استفاده شده در این پیگتیل‌ها Bend-Insensitive است؟

بله، اکثر پیگتیل‌های مدرن، به خصوص آن‌هایی که برای استفاده در پچ پنل‌های پرتراکم طراحی شده‌اند، از فیبر سینگل مود G.657.A1 استفاده می‌کنند. این نوع فیبر در برابر خمش مقاوم است و حتی با شعاع خمش کم، افت سیگنال ناچیزی دارد.

۷. روکش LSZH چه مزیتی نسبت به PVC معمولی دارد؟

روکش LSZH (کم‌دود و بدون هالوژن) یک ویژگی ایمنی مهم است. در هنگام آتش‌سوزی، این روکش برخلاف PVC، دود غلیظ و گازهای اسیدی سمی تولید نمی‌کند که این امر برای حفظ جان افراد و محافظت از تجهیزات الکترونیکی در محیط‌های بسته بسیار حیاتی است.

۸. آیا می‌توانم از این ست برای کابل مالتی مود استفاده کنم؟

خیر. این ست پیگتیل به طور خاص برای فیبرهای سینگل مود (Single-Mode) طراحی شده است. برای کابل‌های مالتی مود، باید از ست پیگتیل ۱۲ رنگ مالتی مود استفاده کنید که دارای فیبر با قطر هسته بزرگتر (۵۰ یا ۶۲.۵ میکرومتر) و رنگ روکش متفاوتی (مانند آکوا برای OM3) است.
