مولتی متر کلمپی VC3267A+
مولتی متر کلمپی VC3267A+ دستگاهی برای اندازه گیری جریان الکتریکی (AC یا DC ) بدون قطع کابل می باشد. در روش سنتی با استفاده از مولتی متر یا آوومتر باید بخشی از کابل که جریان عبوری از آن مدنظر باشد، جدا میشود و مولتیمتر بصورت سری در مدار قرار میگیرد و سپس میزان جریان برحسب میکرو آمپر، میلی آمپر و آمپر ماکزیمم تا 20A نمایش داده میشود(شکل 1). اما در این روش بدون نیاز به قطع کابل ، کلمپ یا چنگک آمپر متر را دور کابل می اندازند و جریان را مشاهده می کنند . با این تفاوت که محدوده اندازه گیری جریان در این مدل کلامپ ها، در محدوده های 100A، 1000A و حتی 3000A (در ادامه توضیح داده خواهد شد) است.
![مولتی متر کلمپی مستک MS2115A کلمپ آمپر متر، آمپرمتر چنگکی](https://vistacable.com/wp-content/uploads/2020/02/clamp-meter.jpg)
مولتی متر کلمپی VC3267A+ از جمله دستگاه های اندازه گیری در صنعت برق و الکترونیک جهت اندازه گیری مقدار جریان عبوری در مدارات الکتریکی در مقیاس آمپر می باشد. این نوع دستگاه در انواع میلی آمپرمتر و میکرو آمپرمتر جهت کاربرد های مختلف تولید می شوند.
از آن جا که واحد جریان الکتریکی، آمپر است، نام آمپرمتر برای تجهیزی که جریان الکتریکی را اندازه میگیرد،انتخاب شدهاست.این نوع تجهیز الکتریکی با امپدانس کم و به صورت سری در مدار قرار میگیرد تا جریان مدار را در همان شاخهای که در آن قرار گرفتهاست با افت ولتاژ کم و دقت بالا اندازه بگیرد.
![مولتی متر کلمپی VC3267A](https://vistacable.com/wp-content/uploads/2020/02/VC3267A-2.jpg)
آمپرمترها را بر اساس نحوهی ساخت آنها به چند نوع اصلی تقسیم میکنند:
- آمپرمتر با سیمپیچ مغناطیسی متحرک: در این نوع آمپرمتر با عبور جریان از یک رسانا در میدان مغناطیس دائم، انرژی مکانیکی تولید شده که در صورت اتصال به یک عقربهی متحرک در صفحهی مدرج میتوان شدت جریان را اندازه گرفت. این نوع از آمپرمتر به دلیل خطی بودن نسبت به جریان فقط قادر به اندازهگیری جریانهای DC است تا جهت عقربه همواره عددی مثبت باشد. از مزایای آن میتوان به خطی بودن، اتلاف انرژی کم و دقت بالا اشاره کرد.
- آمپرمتر با آهن متحرک: در این نوع که میتوان هم برای جریان AC و هم برای DC استفاده کرد، گشتاور مکانیکی با جریان عبوری از سیمپیچ رابطه درجه ۲ دارد بنابراین جهت عقربه همواره مثبت است.
- ۳- آمپرمتر الکترودینامیکی: در این مدل آمپرمتر، عنصر متحرک در میدان الکترومغناطیسی قرار میگیرد که از رد شدن جریان از دو سیمپیچ مقابل هم شکل گرفتهاست، به این ترتیب قادر به اندازهگیری جریانهای مستقیم DC و غیر مستقیم AC است.
- آمپرمتر یکسوکننده: نوع دیگری از آمپرمترها که مجهز به ترانسفورماتور جریان و یک مدار یکسوکننده است وجود دارند که میتوانند جریان AC را در فرکانسهای بالا اندازه بگیرند. در این آمپرمترها، جریان ثانویه به مراتب کوچکتر از جریان اولیه است و در مسیر خود از یک مدار یکسوکننده عبور میکند.
![مولتی متر کلمپی VC3267A](https://vistacable.com/wp-content/uploads/2020/02/VC3267A.jpg)
کاربرد آمپرمتر مولتی متر کلمپی VC3267A+ (انبری)
در تمام جاهایی که با جریانهای بالا و یا برق قدرت سروکار داریم داشتن یک آمپرمتر کلمپی همراه بسیار مفید به نظر میرسد.
دانشجویان مهندسی برق با اندازهگیریهای مدارهای کوچک خود و صنعتگران و برقکاران حرفهای در نیروگاهها، بوردهای الکتریکی، تجهیزات الکترومکانیکی و سایر بخشهای صنعتی همه و همه به آمپرمتر نیاز دارند که بسته به نیاز خود و هزینه مورد نظر میتوانند در بازههای قیمتی متنوع محصول خود را انتخاب کنند.
گاهی اوقات که با جریانهای بسیار بالا سروکار داریم یا نمیخواهیم مدار خود را جهت قرارگیری آمپرمتر و اندازهگیری جریان قطع کنیم، تجهیزاتی مانند آمپرمتر کلمپی به کمک ما میآیند.
آنها به کمک اثر هال و القای جریان مغناطیسی در سیمپیچ ثانویهی خود میتوانند بدون اتصال با مدار، جریان را تا مقادیر بسیار بالا اندازهگیری کنند. چون این تجهیزات نیازی به قطع و وصل کردن مکرر مدار ندارند و بدون اتصال، اندازهگیری خود را انجام میدهند، برای کاربر امنیت و سرعت در اندازهگیری به ارمغان میآورند. باید توجه داشت که جهت میدان مغناطیسی زمین در اندازهگیریهای DC اثر گذاشته و دستگاه باید هر بار تنظیم مجددشود.
![مولتی متر کلمپی VC3267A](https://vistacable.com/wp-content/uploads/2020/02/VC3267A-3-1024x678.jpg)
روش استفاده و طرز کار آمپرمتر کلمپی مولتی متر مولتی متر کلمپی VC3267A+
استفاده از آمپرمتر کلمپی بسیار ساده است. کافی است یکی از سیمهای حامل جریان (دقت شود که منظور یک کابل انتقال برق نیست بلکه رشتهسیم حامل جریان یکطرفه است؛ مثلا فاز) را در گیره دستگاه قرار دهیم، این گیره درواقع سیمپیچ ثانویه است و سیم برق عبوری از میان آن، سیمپیچ اولیه. بنابراین سیم برق مورد نظر ما جریان خود را به علت قوانین الکترومغناطیسی به نسبت n به ۱ (n همان تعداد سیمپیچ ثانویه است که تعداد آن را میدانیم.) در سیمپیچ ثانویه القا میکند و دستگاه با در نظر گرفتن این نسبت، جریان سیم عبوری را نمایش میدهد.
اگر تمام یک کابل برق را در گیره قرار دهیم، جریان عبوری از یک رشتهسیم به علت آنکه در خلاف جهت جریان عبوری سیم دیگر قرار دارد، یکدیگر را خنثی نموده و نمایشگر مقدار صفر را بهعنوان آمپراژ جریان نشان میدهد.
آمپرمتر دیجیتالی
آمپرمترهای دیجیتال جیبی که با قرارگیری بهصورت سری در مدار اندازهگیری و محاسبات خود را انجام میدهند، دقت بالاتری مخصوصا در جریانهای DC دارند و نیازی به کالیبره شدن مکرر نیست.
علاوه بر آن این تجهیزات ارزان قیمت، بدون نیاز به انجام محاسبات و به صورت مستقیم میتوانند جریان را اندازهگیری کرده و تا دقت بالایی در خروجی نشان دهند. طرز کار آمپرمتر دیجیتالی را باید با استفاده از قوانین اتصال سری در مدار قرار داده و عدد نمایشگر را بخوانیم. این نوع از آمپرمترها معمولا محدودهی جریانهای کوچکتری را پوشش میدهند اما قیمت ارزانتر و دقت بالاتری در نمایش دارند.
![مولتی متر کلمپی VC3267A](https://vistacable.com/wp-content/uploads/2020/02/VC3267A-4-1024x489.png)
اساس کار آمپرمتر کلمپی مولتی متر کلمپی VC3267A+
اساس کار این نوع دستگاهها بر مبنای مقایسه است امواج مغناطیسی تولیدشده از عبور جریان درکابل را سنسورهای اثرهال دریافت کرده وسپس ولتاژ خروجی سنسور هال توسط مبدل ADC تبدیل به ارقام شده تا در صفحه نمایشگر همانند شکل ۱مقدار آمپر نمایش داده شود.
آیا آمپرمتر کلمپی روشی بهتر برای اندازه گیری جریان است؟
در روش های متداول ، معمولا مقادیر شدت جریان را توسط مولتی متر اندازه گیری می کنند ولی این روش دارای مشکلاتی از جمله محدودیت در اندازه گیری جریان های بیش از ۱۰ آمپر و همچنین ناگزیر به قطع مدار جهت قرار گرفتن مولتی متر بصورت سری در مدار هستیم.
اما روش بهتر جهت اندازه گیری جریان الکتریکی ،استفاده از آمپرمتر های کلمپی و یا کلمپ آمپر است چرا که هم قادر ند جریان های بالا در برخی موارد تا ۳۰۰۰ آمپر را بسنجند هم اینکه هنگام اندازه گیری جریان مدار ،مجبور به قطع آن نیستیم.
انتخاب آمپرمتر کلمپی مناسب
برای انتخاب و روش استفاده از آمپر متر کلمپی موارد متعددی باید در نظر گرفته شود که در ادامه به برخی از آنها می پردازیم:
- توانایی اندازه گیری انواع جریان مستقیم ( DC )
- توانایی اندازه گیری انواع جریان متناوب ( AC )
- مقدار اندازه گیری حداقل جریان
- مقدار اندازه گیری حداکثر جریان
- سایز حلقه دستگاه آمپرمتر کلمپی
- برخورداری دستگاه از قابلیت True RMS
- دقت اندازه گیری و قدرت نمایش اعشار صفحه نمایشگر
- وسائل جانبی همراه دستگاه
- ایمنی دستگاه در مقابل گرد وغبار و رطوبت
- برخورداری دستگاه از استانداردهای بین المللی
-
آمپرمتر کلمپی حرفه ای
مزایای آمپرمترهای پیشرفته ویا حرفه ای در دقت اندازه گیری،پایداری دقت در درازمدت، فانکشن LPF مخفف Low Pass Filter جهت حذف امواج نویزمحیط هنگام اندازه گیری ،برخوردارای ازاستانداردهای ایمنی CAT III و CATVI ، توانایی تست وات،پاور فاکتور،هارمونیک تستر و… می باشد. مهندسین و تکنسین های با تجربه در صنعت برق و الکترونیک
نکات ایمنی ممولتی متر کلمپی VC3267A+
مولتی متر دیجیتال کلمپ دار کاملا ایمنی طراحی شده است. ابزار اندازه گیری الکترونیکی با طبقه بندی بیش از حد ولتاژ (CAT II 600V) و درجه آلودگی ۲.
هشدار ایمنی مولتی متر کلمپی VC3267A+
۱. قبل از استفاده از ابزار، دستورالعمل های عملیاتی را بخوانید و توجه ویژه به تمام هشدارها و احتیاط در این دستورالعمل داشته باشید.
۲. اطمینان حاصل کنید که پوشش و متریال تست متر در شرایط خوب است.
۳. سوئیچ محدوده / عملکرد را در موقعیت اندازه گیری صحیح تنظیم کنید
۴. اطمینان حاصل کنید که تست های قرمز و تست سیاه را به آنها وارد کنید جک های مناسب سرب آزمایش تست باید اتصال داشته باشد
۵. هنگامی که محدوده و عملکرد تغییر می کند، هر دو آزمایش باعث می شود قطع شود
۶. برای جلوگیری از آسیب به وسیله، هرگز از حداکثر ورودی مجاز هر محدوده عبور نکنید
۷. در هنگام آزمایش ولتاژ بالاتر از DC 60V یا AC 30V، مراقب خطر شوک الکتریکی باشید
۸. برای جلوگیری از شوک الکتریکیهنگام اندازه گیری، پوشش محفظه باتری را باز نکنید
۹. خروجی های آزمایش را قبل از جایگزینی باتری از مدار اندازه گیری کنید
۱۰. برای جلوگیری از آسیب دیدن مولتی متر دیجیتال کلمپ دار، مدار داخلی را تغییر ندهید
۱۱. ابزار را در برابر مواد منفجره فضای (به عنوان مثال وجود گاز قابل اشتعال یا دود، بخار یا گرد و غبار).استفاده نکنید و یا آن را ذخیره نکنید
۱۲. CAT II اندازه گیری دسته دوم برای اندازه گیری است.در مدارهایی که به طور مستقیم به ولتاژ کم متصل هستند انجام می شود
نمونه هایی از آن ها اندازه گیر های خانگی است لوازم خانگی، ابزار قابل حمل و تجهیزات مشابه)

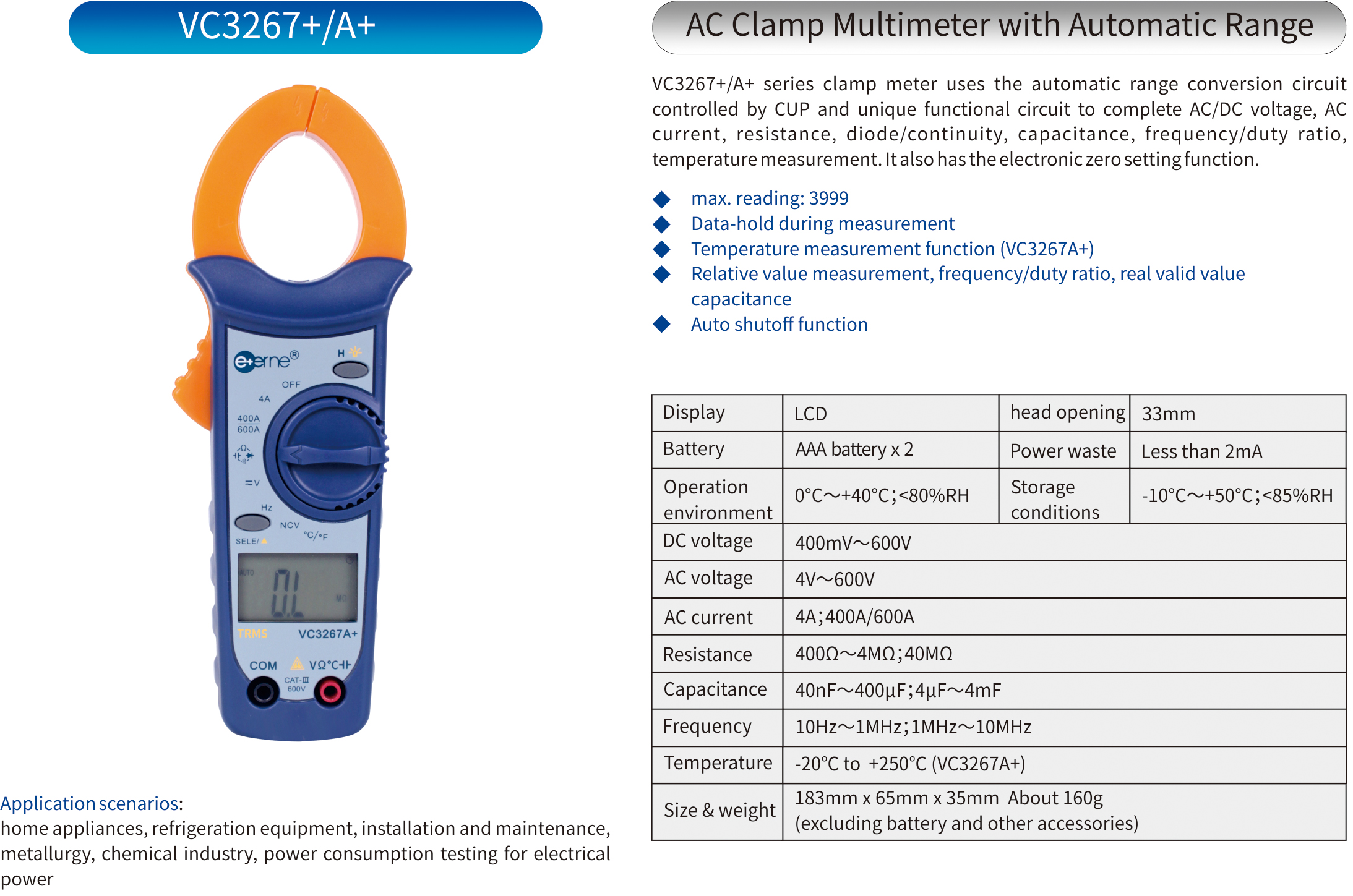

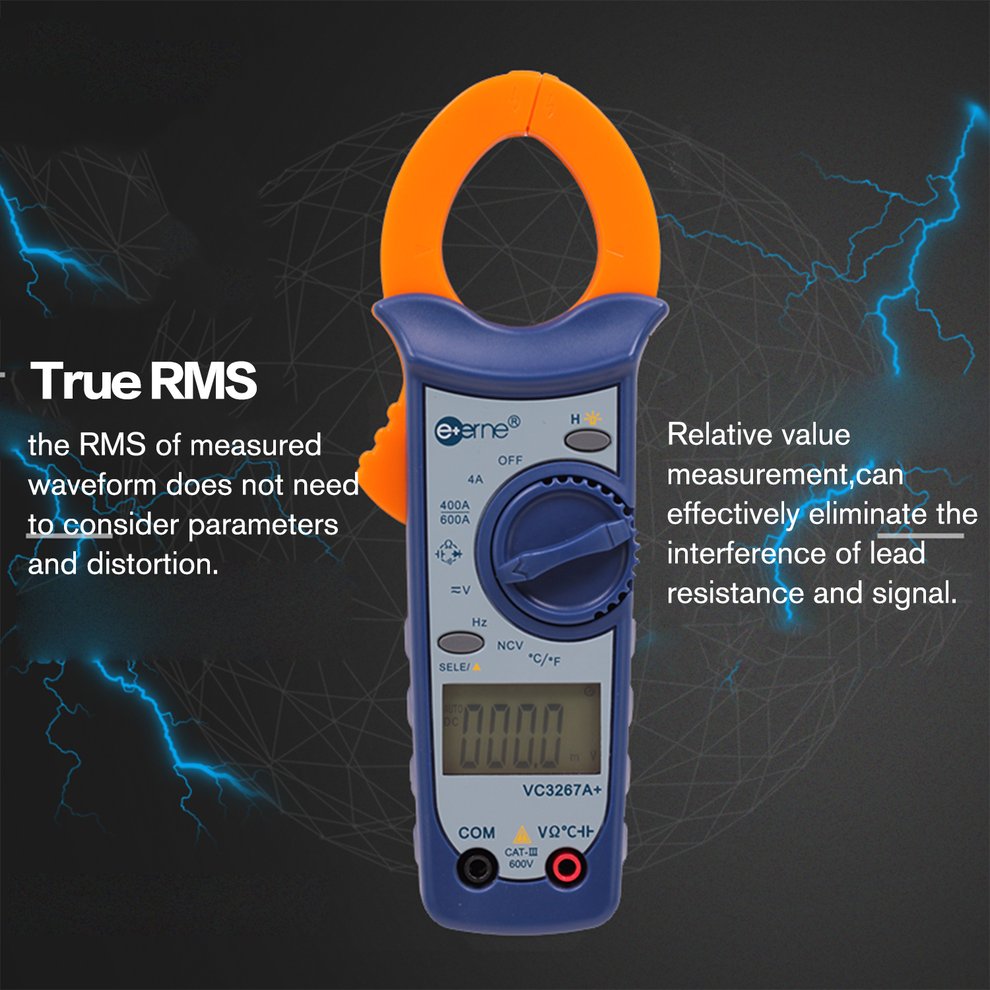

VC3267A+ Clamp Multimeter Temperature tester AC DC voltage current resistance capacitance Auto-range digital clamp meter
Features:
- 3 3/4 digit, Max. display 3999
- Data hold
- Auto power-off
- Low power indication
- Continuity and Diode test
- Capacitance and Frequency measurement
- AC/DC Voltage, AC Current, Resistance measurement
- Temperature measurement with K type temperature probe
What’s in the package:
- Batteries not included
- 1 X Digital clamp meter
- 1 X Test leads
- 1 X Temperature test probe
- 1 X Tool bag

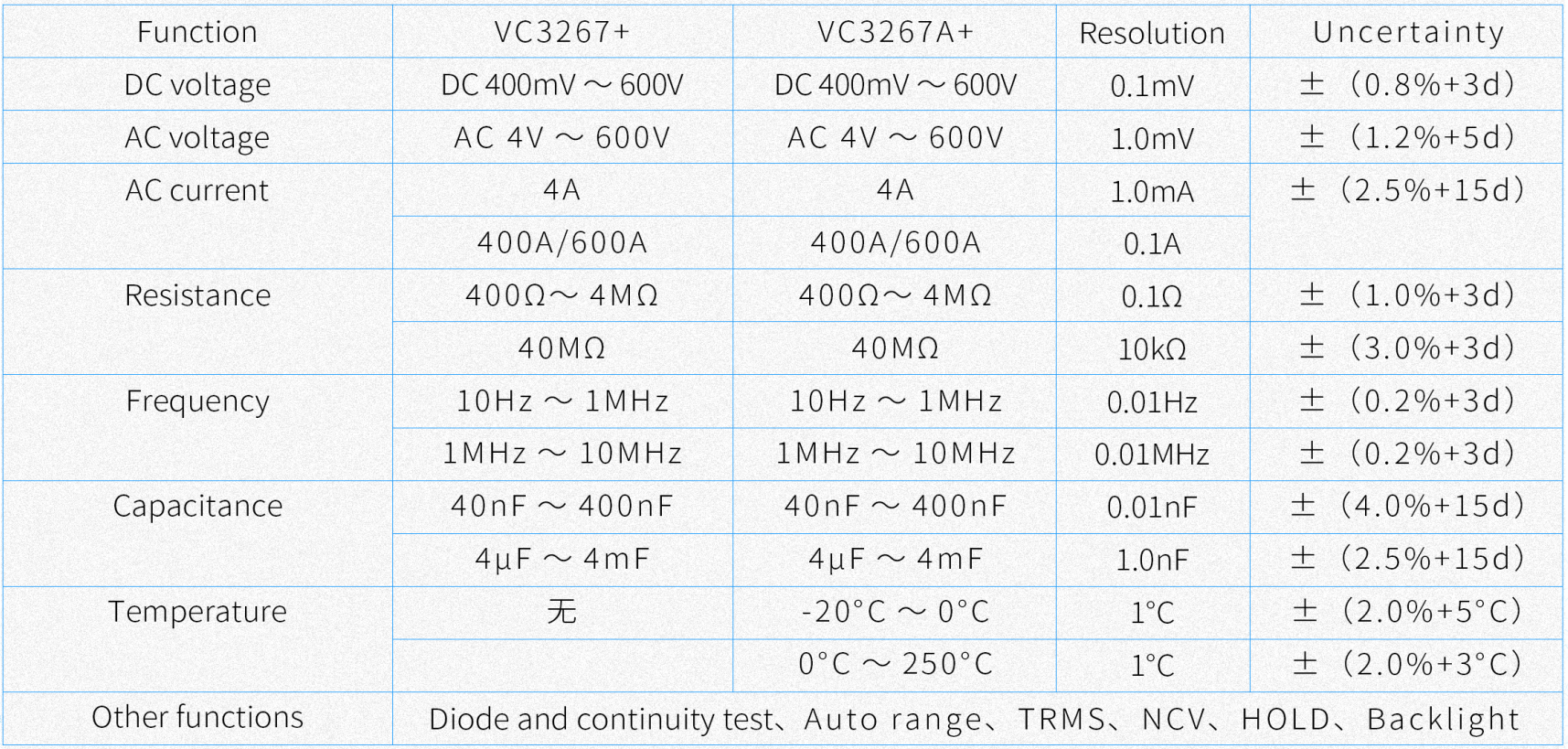

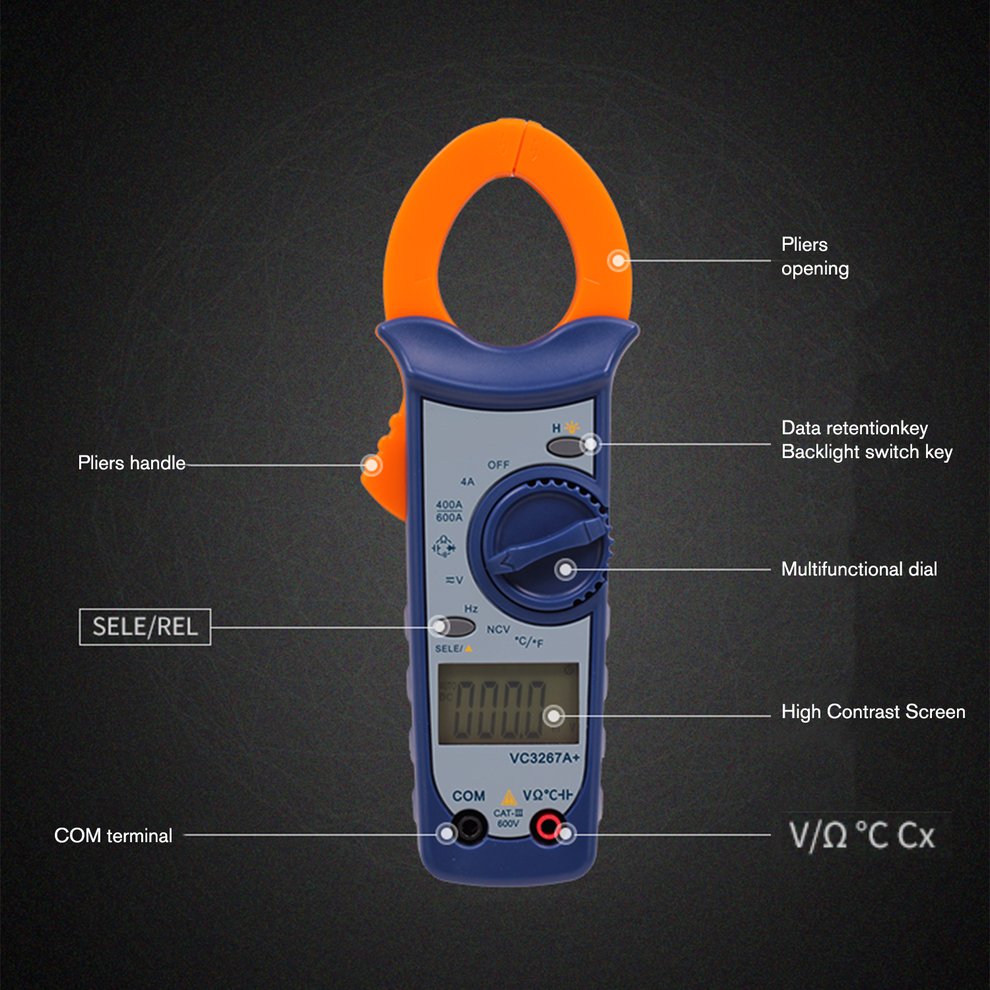

Technical Specification:
Function |
Range |
Resolution |
Accuracy |
DC Voltage |
400mV~600V |
100μV |
±(1.0%+3d) |
AC Voltage |
4V~600V |
0.1mV |
±(1.5%+3d) |
AC Current |
40A/400A |
10mA |
±(3.0%+3d) |
Resistance |
400Ω~40MΩ |
100mΩ |
±(1.0%+3d) |
Temperature |
-10C~400C |
1C |
±(1.0%+3d) |
Capacitance |
40nF~100μF |
10pF |
±(2.0%+3d) |
Frequency |
10Hz~5MHz |
0.01Hz |
±(1%+3d) |
AC Frequency response |
RMS Voltage 40Hz-400Hz, Current 50Hz |
Duty cycle |
Yes |
Continuity |
Yes |
Diode |
Yes |
Auto shut-off |
Yes |
Data hold |
Yes |
