پچ کورد SC فیبر نوری: راهنمای صفر تا صد (انواع، کاربرد، خرید و قیمت)

مقدمه: پچ کورد SC، اتصالی مطمئن در قلب شبکه‌های نوری

در دنیای پیچیده و پرسرعت ارتباطات فیبر نوری، هر اتصال نقش حیاتی ایفا می‌کند. از میان کانکتورهای متنوع فیبر نوری، کانکتور SC به دلیل سادگی، قابلیت اطمینان و عملکرد خوب، سال‌هاست که جایگاه ویژه‌ای در شبکه‌های مختلف دارد. پچ کورد SC فیبر نوری، قطعه‌ای از کابل فیبر نوری است که در یک یا دو سر خود به این کانکتور محبوب مجهز شده و وظیفه اتصال تجهیزات نوری مانند سوییچ‌ها، پچ پنل‌ها، مبدل‌ها و مودم‌ها را بر عهده دارد.

اگر به دنبال خرید پچ کورد SC هستید یا می‌خواهید بدانید پچ کورد SC چیست، چه انواعی دارد و در کجاها کاربرد دارد، این مقاله جامع راهنمای کامل شما خواهد بود. ما در این نوشتار به تمام جزئیات فنی، قیمت پچ کورد SC و نکات مهمی که برای انتخاب و استفاده از این محصول نیاز دارید، پرداخته‌ایم.

پچ کورد SC فیبر نوری چیست؟ آشنایی با کانکتور SC

پچ کورد SC فیبر نوری (به انگلیسی: SC Fiber Optic Patch Cord)، که گاهی به آن پچ کابل SC یا کابل پچ SC نیز گفته می‌شود، در واقع یک کابل فیبر نوری با طول مشخص است که در دو انتهای خود به کانکتورهای SC یا ترکیبی از کانکتورهای SC و انواع دیگر (مانند LC, ST, FC) مجهز شده است.

نقطه تمایز اصلی این پچ کورد، استفاده از کانکتور SC (Subscriber Connector) است. این کانکتور که توسط شرکت NTT ژاپن توسعه یافت، به دلیل شکل مربع مانند و مکانیزم اتصال فشاری (Push-Pull) خود شناخته شده است. فرول (Ferrule) یا نوک سرامیکی کانکتور SC که هسته فیبر در آن قرار می‌گیرد، دارای قطر ۲.۵ میلی‌متر است که یک استاندارد متداول برای این نوع کانکتور محسوب می‌شود.

ویژگی‌های کلیدی کانکتور SC:

شکل مربع مستطیل.
مکانیزم اتصال فشاری (Push-Pull): اتصال و جدا کردن آن بسیار آسان است، فقط کافیست آن را فشار دهید تا قفل شود یا بکشید تا آزاد شود.
دارای فرول ۲.۵ میلی‌متری.
قابلیت نصب آسان در فضاهای متراکم (اگرچه به اندازه LC متراکم نیست).
عملکرد نوری خوب با افت سیگنال (Insertion Loss) پایین.

چرا پچ کورد SC همچنان محبوب است؟

با وجود ظهور کانکتورهای کوچکتر مانند LC، پچ کورد SC همچنان به دلایل زیر در بسیاری از کاربردها مورد استفاده قرار می‌گیرد و محبوبیت خود را حفظ کرده است:

سادگی و قابلیت استفاده آسان: مکانیزم Push-Pull آن را برای نصب و نگهداری راحت می‌سازد.
قابلیت اطمینان بالا: طراحی محکم و مکانیزم قفل شونده آن، اتصال مطمئنی را فراهم می‌کند.
سابقه طولانی و استاندارد بودن: کانکتور SC از استانداردهای قدیمی‌تر است و در بسیاری از تجهیزات موجود استفاده شده است، بنابراین برای توسعه و نگهداری شبکه‌های موجود ضروری است.
عملکرد نوری خوب: افت سیگنال پایینی را ارائه می‌دهد که برای اکثر کاربردها کافی است.

انواع پچ کورد SC فیبر نوری: انتخابی متناسب با نیاز شما

پچ کورد SC در ترکیب‌ها و مشخصات فنی متنوعی تولید می‌شود تا نیازهای گوناگون شبکه‌های نوری را برطرف کند. شناخت این انواع برای خرید پچ کورد SC مناسب حیاتی است:

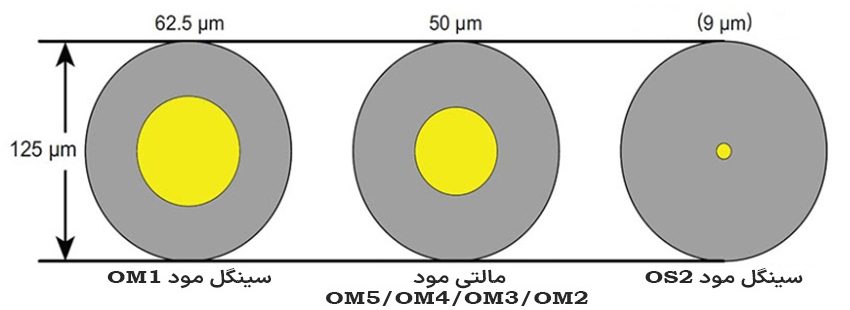

1. بر اساس نوع فیبر نوری:

پچ کورد SC سینگل مد (Single-mode – SM):
- مناسب برای انتقال داده در فواصل طولانی با پهنای باند بالا.
- دارای هسته ۹ میکرونی (9/125).

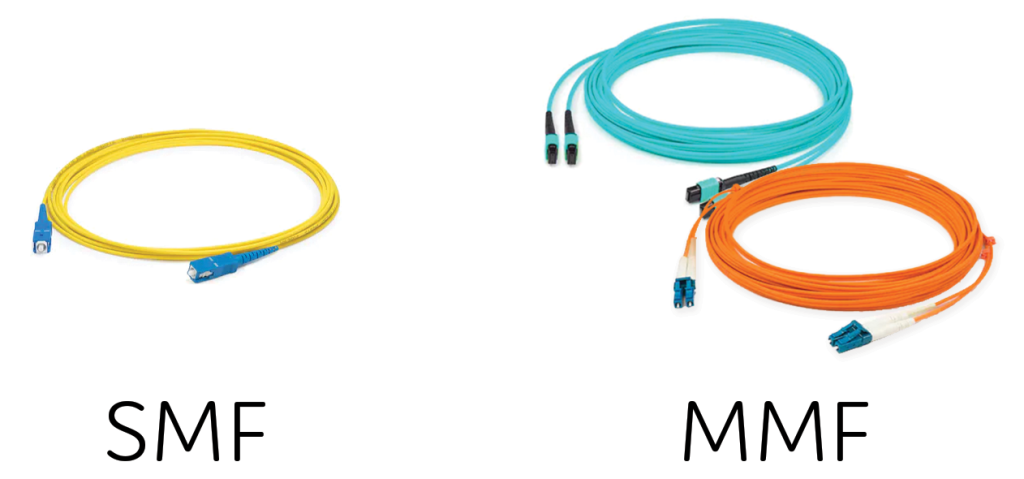

- معمولاً با غلاف زرد رنگ شناخته می‌شود.
- انواع OS1 و OS2.
- کلمات کلیدی مرتبط: پچ کورد SC سینگل مود, پچ کورد SC SM, پچ کورد SC زرد, پچ کورد SC 9/125.
پچ کورد SC مالتی مد (Multi-mode – MM):
- مناسب برای انتقال داده در فواصل کوتاه تا متوسط (درون ساختمان‌ها، دیتاسنترهای کوچک).
- دارای هسته ۶۲.۵ میکرونی (62.5/125 – OM1/OM2) یا ۵۰ میکرونی (50/125 – OM3/OM4/OM5).
- معمولاً با غلاف نارنجی (OM1/OM2)، آکوا (OM3/OM4) یا لیمویی (OM5) مشخص می‌شود.
- کلمات کلیدی مرتبط: پچ کورد SC مالتی مود, پچ کورد SC MM, پچ کورد SC OM1, پچ کورد SC OM2, پچ کورد SC OM3, پچ کورد SC OM4, پچ کورد SC OM5.

2. بر اساس نوع پولیش سطح انتهایی (Polishing Type)

پچ کورد SC UPC (Ultra Physical Contact):
- سطح انتهایی فرول صاف و عمود بر محور فیبر پولیش شده است.
- رایج‌ترین نوع برای اکثر کاربردهای عمومی.
- افت بازگشتی (Return Loss) خوبی ارائه می‌دهد (معمولاً ≥ ۵۰ dB).
- معمولاً با رنگ آبی یا گاهی مشکی برای کانکتورهای SC سینگل مد مشخص می‌شود.
- کلمات کلیدی مرتبط: پچ کورد SC UPC, پچ کورد SC آبی.
پچ کورد SC APC (Angled Physical Contact):
- سطح انتهایی فرول با زاویه ۸ درجه پولیش شده است.
- برای به حداقل رساندن بازتاب نور (Return Loss بسیار بالا، معمولاً ≥ ۶۰ dB) طراحی شده است.
- ضروری برای شبکه‌های حساس به بازتاب مانند CATV، شبکه‌های WDM و برخی سیستم‌های FTTx.
- همیشه با رنگ سبز برای کانکتورهای SC مشخص می‌شود.
- کلمات کلیدی مرتبط: پچ کورد SC APC, پچ کورد SC سبز.

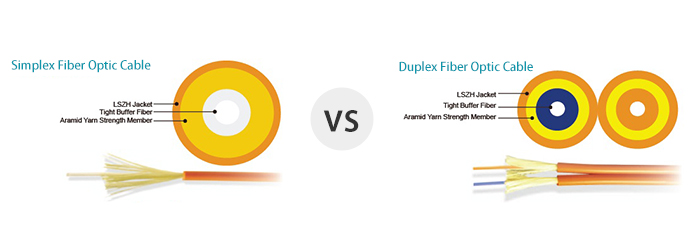

3. بر اساس ساختار کابل و تعداد فیبر:

پچ کورد SC سیمپلکس (Simplex):
- شامل یک تار فیبر نوری و یک کانکتور SC در هر انتها.
- برای ارتباطات یک‌طرفه یا مواقعی که فقط یک فیبر نیاز است.
- کلمات کلیدی مرتبط: پچ کورد SC سیمپلکس.
پچ کورد SC داپلکس (Duplex):
- شامل دو تار فیبر نوری و دو کانکتور SC در هر انتها که معمولاً به هم چسبیده‌اند.
- برای ارتباطات دوطرفه (ارسال و دریافت همزمان) که رایج‌ترین نوع در شبکه‌های داده است.
- کلمات کلیدی مرتبط: پچ کورد SC داپلکس.

4. بر اساس ترکیب کانکتور در دو سر:

شما می‌توانید پچ کوردهایی داشته باشید که در یک سر SC و در سر دیگر کانکتور دیگری باشد:

پچ کورد SC به SC: رایج‌ترین نوع برای اتصال دو پورت SC.
پچ کورد SC به LC: برای اتصال تجهیزات با پورت SC به تجهیزات با پورت LC (بسیار متداول).
پچ کورد SC به ST: برای اتصال به تجهیزات قدیمی‌تر با پورت ST.
پچ کورد SC به FC: برای اتصال به تجهیزات خاص یا اندازه‌گیری.
کلمات کلیدی مرتبط: پچ کورد SC به SC, پچ کورد SC به LC, پچ کورد SC به ST, پچ کورد SC به FC.

5. بر اساس طول کابل:

پچ کوردهای SC در طول‌های استاندارد مختلفی تولید می‌شوند. هنگام خرید پچ کورد SC، طول دقیق مورد نیاز خود را مشخص کنید:

پچ کورد SC 1 متری
پچ کورد SC 2 متری
پچ کورد SC 3 متری
پچ کورد SC 5 متری
پچ کورد SC 10 متری
و طول‌های سفارشی دیگر.
کلمات کلیدی مرتبط: پچ کورد SC 1 متری, پچ کورد SC 3 متری, پچ کورد SC 5 متری, متراژ پچ کورد SC.

6. بر اساس جنس غلاف (Jacket):

پچ کورد SC PVC: مناسب برای محیط‌های داخلی معمولی.
پچ کورد SC LSZH (Low Smoke Zero Halogen): برای محیط‌هایی که ایمنی آتش‌سوزی اهمیت دارد (فضاهای بسته، عمومی).
کلمات کلیدی مرتبط: پچ کورد SC PVC, پچ کورد SC LSZH.

کاربردهای رایج پچ کورد SC فیبر نوری

پچ کورد SC به دلیل تنوع و قابلیت اطمینان خود در طیف وسیعی از کاربردهای شبکه مورد استفاده قرار می‌گیرد:

شبکه‌های مخابراتی: اتصال تجهیزات در مراکز مخابراتی و ODF ها (Optical Distribution Frame).
شبکه‌های FTTH (Fiber to the Home): اتصال در نقطه پایانی شبکه در منزل کاربر (ONT/ONU) یا جعبه‌های توزیع.
دیتاسنترها (در برخی بخش‌ها یا تجهیزات قدیمی‌تر): اتصال پچ پنل‌ها، سوییچ‌ها و سرورها.
شبکه‌های محلی (LAN) و Campus: اتصال تجهیزات شبکه در ساختمان‌ها.
سیستم‌های CATV: انتقال سیگنال‌های تلویزیونی.
تجهیزات تست و اندازه‌گیری فیبر نوری.

کلمات کلیدی مرتبط: کاربرد پچ کورد SC, پچ کورد SC مخابراتی, پچ کورد SC در FTTH, پچ کورد SC دیتاسنتر.

راهنمای خرید پچ کورد SC فیبر نوری: انتخاب هوشمندانه

برای اطمینان از عملکرد صحیح شبکه و جلوگیری از مشکلات احتمالی، هنگام خرید پچ کورد SC به نکات زیر توجه کنید:

نوع فیبر: مطمئن شوید که با کابل‌کشی زیرساخت و پورت تجهیزات شما مطابقت دارد (سینگل مد برای مسافت طولانی، مالتی مد برای مسافت کوتاه).
نوع کانکتور در هر دو سر: آیا هر دو سر SC است (SC به SC) یا نیاز به ترکیب با کانکتور دیگری دارید (مانند SC به LC)?
نوع پولیش (UPC یا APC): اگر تجهیزات شما APC هستند یا شبکه شما به بازتاب نوری بسیار حساس است (مانند FTTH، CATV)، حتماً از پچ کورد SC APC استفاده کنید. در غیر این صورت پچ کورد SC UPC کافی است. تطابق پولیش سر کانکتور با پورت تجهیزات بسیار مهم است.
سیمپلکس یا داپلکس: بر اساس نیاز ارتباطی (یک‌طرفه یا دوطرفه) انتخاب کنید.
طول دقیق مورد نیاز: پچ کوردی را انتخاب کنید که طول مناسبی داشته باشد، نه خیلی کوتاه و نه خیلی بلند.
جنس غلاف: در محیط‌های بسته و عمومی، LSZH را انتخاب کنید.
کیفیت ساخت و برند: کیفیت فرول، پولیش و کابل مستقیماً بر افت سیگنال و بازتاب نوری تاثیر می‌گذارد. از فروشندگان معتبر و برندهای شناخته شده خرید پچ کورد SC را انجام دهید تا از کیفیت و استاندارد بودن محصول مطمئن باشید. به پارامترهای Insertion Loss و Return Loss در مشخصات فنی توجه کنید.

کلمات کلیدی مرتبط: راهنمای خرید پچ کورد SC, نکات خرید پچ کورد SC, استاندارد پچ کورد SC, پچ کورد SC با کیفیت.

قیمت پچ کورد SC فیبر نوری: عوامل موثر و چگونه بهترین قیمت را پیدا کنیم؟

قیمت پچ کورد SC فیبر نوری مانند سایر تجهیزات شبکه، تحت تاثیر عوامل مختلفی قرار دارد:

طول پچ کورد: هرچه طول بیشتر، قیمت بالاتر.
نوع فیبر: پچ کوردهای سینگل مد معمولاً کمی گران‌تر از مالتی مد (به جز OM5) هستند.
نوع پولیش (UPC یا APC): پچ کوردهای APC به دلیل دقت بالاتر در پولیش، کمی گران‌تر از UPC هستند.
سیمپلکس یا داپلکس: پچ کوردهای داپلکس دو برابر سیمپلکس فیبر و کانکتور دارند، بنابراین گران‌ترند.
جنس غلاف (PVC یا LSZH): LSZH معمولاً گران‌تر از PVC است.
برند و کیفیت ساخت: برندهای معتبر که کیفیت را تضمین می‌کنند، ممکن است قیمت بالاتری داشته باشند، اما این اختلاف قیمت در طولانی مدت با پایداری شبکه توجیه می‌شود.
میزان خرید: خرید عمده معمولاً با تخفیف همراه است.

برای دریافت بهترین قیمت پچ کورد SC و اطلاع از لیست قیمت پچ کورد SC در انواع مختلف، می‌توانید با بخش فروش ما در [نام شرکت شما] تماس بگیرید. ما طیف وسیعی از پچ کوردهای SC با کیفیت بالا و قیمت رقابتی را ارائه می‌دهیم.

کلمات کلیدی مرتبط: قیمت پچ کورد SC, لیست قیمت پچ کورد SC, قیمت پچ کورد SC سینگل مود, قیمت پچ کورد SC مالتی مود, قیمت پچ کورد SC به SC, قیمت پچ کورد SC به LC.

نصب و نگهداری پچ کورد SC: نکات ضروری

نصب صحیح و نگهداری از پچ کورد SC برای حفظ عملکرد آن بسیار مهم است:

تمیزکاری: مهمترین نکته! همیشه قبل از اتصال، سطح انتهایی (فرول) کانکتور SC را با استفاده از ابزار تمیز کننده مخصوص و الکل ایزوپروپیل تمیز کنید. آلودگی علت اصلی افت سیگنال در اتصالات فیبر نوری است.
اتصال صحیح: کانکتور را به آرامی و تا جایی که صدای کلیک قفل شدن را بشنوید، در پورت فشار دهید. از وارد کردن فشار بیش از حد خودداری کنید.
جلوگیری از خم شدن شدید: شعاع خمش مجاز کابل را رعایت کنید. خم شدن بیش از حد به فیبر آسیب می‌زند.
محافظت از کانکتور: هنگامی که پچ کورد استفاده نمی‌شود، از درپوش‌های محافظ کانکتور (Dust Cap) استفاده کنید.
عدم کشش: پچ کوردها را نکشید و زیر فشار قرار ندهید.

کلمات کلیدی مرتبط: نصب پچ کورد SC, تمیز کردن پچ کورد SC, نگهداری پچ کورد SC.

جمع‌بندی: انتخاب پچ کورد SC مناسب برای شبکه شما

پچ کورد SC فیبر نوری یک جزء حیاتی در بسیاری از شبکه‌های نوری امروزی است. انتخاب نوع مناسب (سینگل مد یا مالتی مد، UPC یا APC، سیمپلکس یا داپلکس) با توجه به نیازهای خاص شبکه شما و کیفیت ساخت محصول، مستقیماً بر پایداری، سرعت و عملکرد کلی شبکه تاثیر می‌گذارد.

با درک انواع مختلف پچ کورد SC و توجه به نکات ذکر شده در این راهنما، می‌توانید با اطمینان خاطر محصولی با کیفیت بالا و مناسب با بودجه خود تهیه کنید.

ما در [نام شرکت شما]، به عنوان یکی از پیشروان در زمینه تجهیزات فیبر نوری، مجموعه کاملی از انواع پچ کورد SC با بالاترین استانداردها را برای کاربردهای مختلف ارائه می‌دهیم. با ما تماس بگیرید تا در انتخاب بهترین پچ کورد SC با مناسب‌ترین قیمت پچ کورد SC به شما کمک کنیم.
